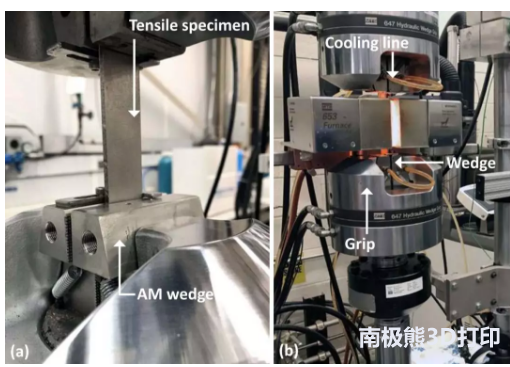

SLM金属打印技术作为一项关键的3D打印技术，持续获得科研界和工业界的关注，目前在国内，传统制造企业正开始主动接触这项技术。相较于国内的迟缓，国外还是要超前一些。本期，以高温夹具的制造为例，介绍3D打印的在材料测试系统（MTS）中的应用。     由于一些特殊行业对材料超高温情况下的力学性能有较高的要求，现有的拉伸试验机夹具多由金属材料压力加工而成，在高温加压过程中会过早出现屈服失效的现象。例如，在测量IN718合金的高温蠕变性能（700℃）时，标准钢夹具很容易断裂；再者，不稳定的夹具在进行性能测试时，数据的准确性和一致性也无法保证，这对于本就存在一致性风险的3D打印零件测试，更是雪上加霜。    为了准确量化性能，美国空军技术学院（AFIT）的研究人员对MTS夹具进行了重新设计，并利用SLM技术制造，使其具有了更高的热转换率，减小了高温蠕变过程中夹具的热应力，从而降低了夹具开裂的概率。MTS夹具优化设计      3D打印在制造具有复杂内部结构的零件方面具有优势，这种优势不仅可以用在随形冷却水路模具的制造方面，同时也可用来制造具有冷却流道的夹具。     起初，研究人员设计了内部直径为3mm的三回路流道，发现过通道内粉末不易清除。经过优化，改进为直径为5mm的单回路流道，加工方向也进行了优化，减少支撑的使用。改进后的设计粉末清除方便，也为实验测试提供了最合适的流体环境。CFD模拟散热       为了对比3D打印和传统制造的MTS夹具的散热效果，研究人员对此进行了仿真。将两种模型零件导入ANSYS Fluent软件，进行基于动量、能量和连续性方程额系统焓值计算，总焓值的变化即为系统的散热效果。散热效果模拟通过比较两种模型的温度分布情况，发现3D打印的MTS夹具的焓值变化更高，是传统工艺夹具的2.87倍，温度分布也更为均匀。MTS夹具制造       制造所采用的设备为Concept Laser M2 Cusing, 模型留有4mm的余量，用于补偿与基板分离时的偏差，基板材料为钢。打印采用孤岛扫描策略，后处理过程包括线切割，表面磨削，以及关键位置的钻孔等。实验测试AFIT研究人员将SLM成形的MTS夹具安装于22 KIP 810 MTS®，去离子水作为冷却剂，流速为13.5mL/sec，冷却剂温度为22℃，夹紧压力为6.8 MPa，拉力为1000N，蠕变温度为700℃。在蠕变测试过程中，金属夹具表面涂覆Aeroglaze Z306，FLIR® SC7650红外摄像机被用于监测3D打印夹具和传统制造夹具的热图像。       结果显示，3D打印成形的夹具具有更好的热转换效果，传统工艺制造的夹具冷却过程中，平均温度为31.7℃，而3D打印的只有27.7℃。总结       金属3D打印随形冷却水路，为模具提供了更广阔的设计空间，同时这种优势也可应用到其他领域。AFIT研究人员利用SLM制造的IN 718 MST夹具，在高温蠕变测试中具有很低的热应力，降低了夹具在高温和压力环境下开裂的可能性。为进一步提高冷却流道的散热能力，设计更为复杂的螺旋流道，创造湍流环境，提高热传换效率，这种设计也适用于其他类似应用。
