3D打印助力未来的发射系统必须是可重复使用的…

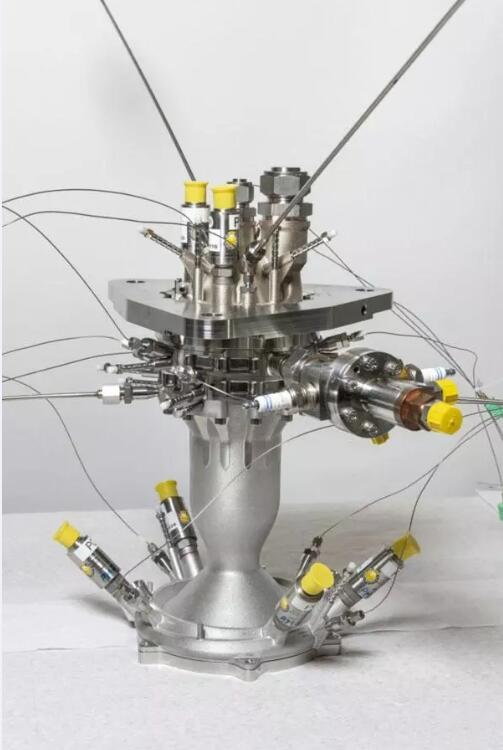

BERTA燃烧室演示器。来源：ESA

从小型到大型实现技术传递

    2019年2月18日，欧洲航天局（ESA）测试了带3D打印燃烧室的BERTA火箭发动机，其参考升力为2.45 kN（550.78 lbf）。

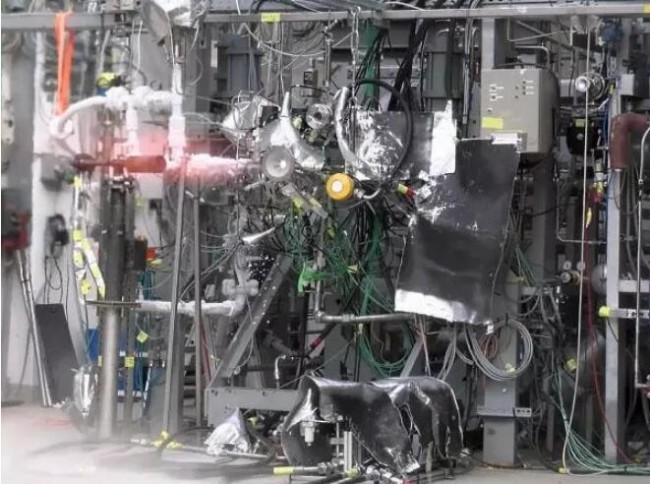

BERTA燃烧室演示器点火测试。来源：ESA

BERTA被视为3D打印用于更大的发动机的ETID（Expander-cycle Technology Integrated Demonstrator-ETID为扩展循环技术集成演示器）。

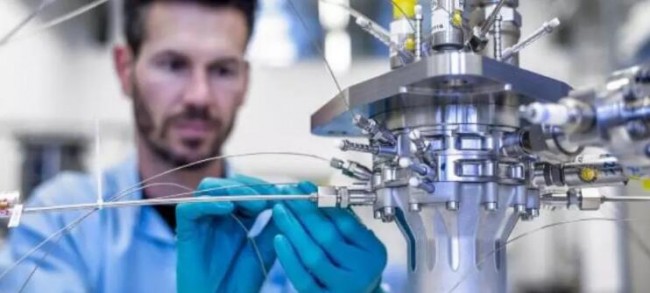

BERTA燃烧室演示器。来源：ESA

      ETID是下一代10吨火箭发动机的先驱技术载体，其中一些技术也可用于升级现有的Vinci发动机，Vinci发动机为阿丽亚娜6提供动力。通过首次测试被ESA视为增材制造火箭发动机零件的重要一步。用于下一代运载火箭的100吨级火箭发动机Prometheus（普罗米修斯）也将受益于BERTA的测试过程中，并获得技术传承，例如增材制造复杂零件以及实现低成本燃烧室的制造技术。

      该燃烧室由Ariane集团开发，作为ESA未来发射器预备计划（FLPP）项目的一部分，由Ariane集团开发的BERTA发动机设计用于“可储存的推进剂”，这意味着燃料可以在室温下储存。这种类型的发动机可以点燃几次并且非常可靠。它们可用于地球轨道以外的任务，并持续数月。据中国3D打印网了解，在下一代火箭开发中，NASA与SpaceX的合作关系越来越紧密。美国在火箭发射领域的突飞猛进，或许让欧洲的空间发射行业颇感压力。Ariane集团于2017年获得了欧洲航天局（ESA）的支持，总预算超8千万欧元用于Ariane新一代液氧-甲烷火箭发动机 — Prometheus 。

        Prometheus是Ariane集团与CNES于2015年发起的一项用于继Ariane 6之后的新一代火箭发动机，该发动机的设计特点是低成本，目标是将火箭发动机的制造成本至少降低10倍，并且可重复使用。根据北京航空航天大学，目前液体火箭发动机的循环系统主要分为开式循环和闭式循环梁洪。开式循环发动机设计制造成本低，但性能不高。闭式循环系统推进剂可以得到充分利用，发动机性能高，其中低温推进剂火箭发动机具有低难度，高性能，高可靠性，重复使用性强和多起启动性能好的优点。

    低温推进剂火箭发动机主要是指氢氧火箭发动机，例如Vinci发动机，使用低温氢（LH2：– 负253°C下的液态氢）作为燃料，低温氧（LOX – 零下180°下的液态氧）作为氧化剂。首先，燃料在燃烧室周围流动，冷却并蒸发。由该方法产生的气体用于驱动涡轮泵，氧化剂和燃料进入燃烧室，在那里它们与另外的氧化剂一起燃烧。

     增材制造发挥的作用是制造复杂设计的冷却通道。传统的制造方法无法一体化的制造如此复杂的通道，通过3D打印冷却腔室带有复杂冷却通道的壁。使得发动机的性能获得提升。BERTA发动机采用的是选择性激光熔化（SLM）金属3D打印技术，镍基合金材料用于制造注射头部分，不锈钢材料用于制造燃烧室部分。

Review

        ESA在全球市场上面临的竞争越来越激烈，竞争加剧控制成本的压力，Ariane 6号是对这种竞争压力的积极应对，因为其发射费用约为Ariane 5号的一半。

3D打印的价值在于赋能制造业附加值创造”，3D打印附加值创造的能量正在获得验证。而随着先行者占领3D打印赋能价值创造的势能高地，产业链上将传递更多对制造业附加值的追逐。正如GE所感叹的3D打印的革命：喷油嘴部件的核心部分只有核桃般大小，却改变了GE制造航空发动机的方式。

      3D打印不仅仅在推动下一代航空飞机的发展，也在对航天领域的制造技术发生催化剂的作用，根据Relativity Space，他们可以将火箭零件数从十万减少到一千个，并大大减少了数量级的劳动时间。这将对火箭的交付时间、产品迭代速度和成本产生影响。3D打印助力未来的发射系统必须是可重复使用的。而我们已经可以清晰的看到，3D打印低成本可重复利用的下一代火箭发动机已经引爆新一轮NASA与ESA竞赛。
